Cairo与Skia是两个知名的2D渲染图形库。其中，Cairo使用CPU渲染，Skia已切换为GPU渲染加速。本文通过这两个图形库渲染实现的差异来比较CPU与GPU渲染的差异。
Cairo与CPU渲染
我们使用Cairo绘制一个三角形描边，代码如下所示：
|
1 2 3 4 5 6 7 8 9 |
cairo_t * cr = gdk_drawing_context_get_cairo_context (drawingContext); cairo_set_line_width (cr, 8.0); cairo_move_to(cr, 50, 10); cairo_line_to(cr, 90, 90); cairo_line_to(cr, 10, 120); cairo_close_path(cr); // 调用close path之后形成一个多边形 cairo_stroke(cr); |

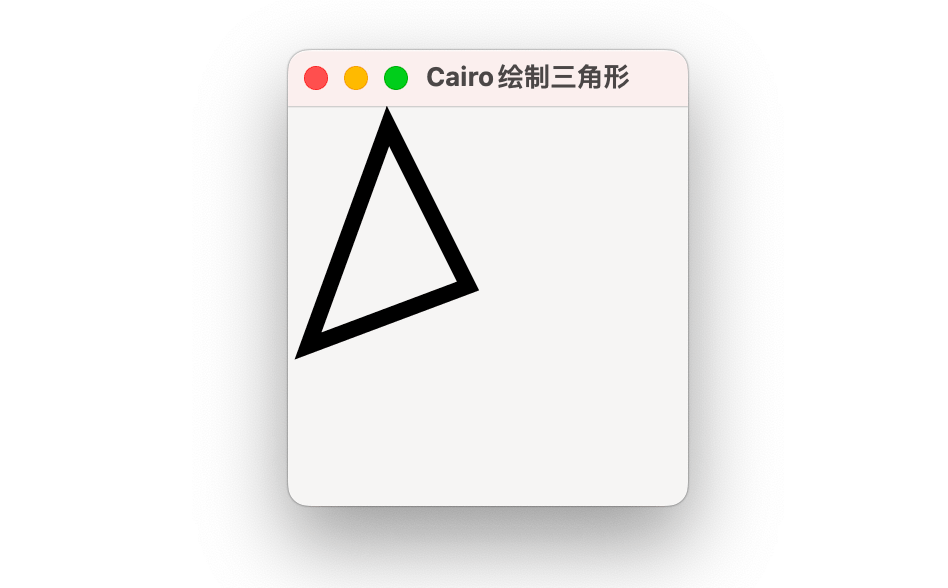

我们通过GTK+3.0创建一个视窗（Window），然后获取一个绑定到该视窗上的Cairo绘制上下文对象cr。接着调用cr的move_to、line_to及stroke等API绘制一个三角形描边。渲染的结果如下图所示。
现在我们通过Cairo的源码研究Cairo是怎么画出这个三角形的。换句话说，Cairo是如何根据一些几何描述，然后在一个空白画布的指定位置上，填充像素。
输入条件是三个点的位置，如下图所示。
生成几何数据结构

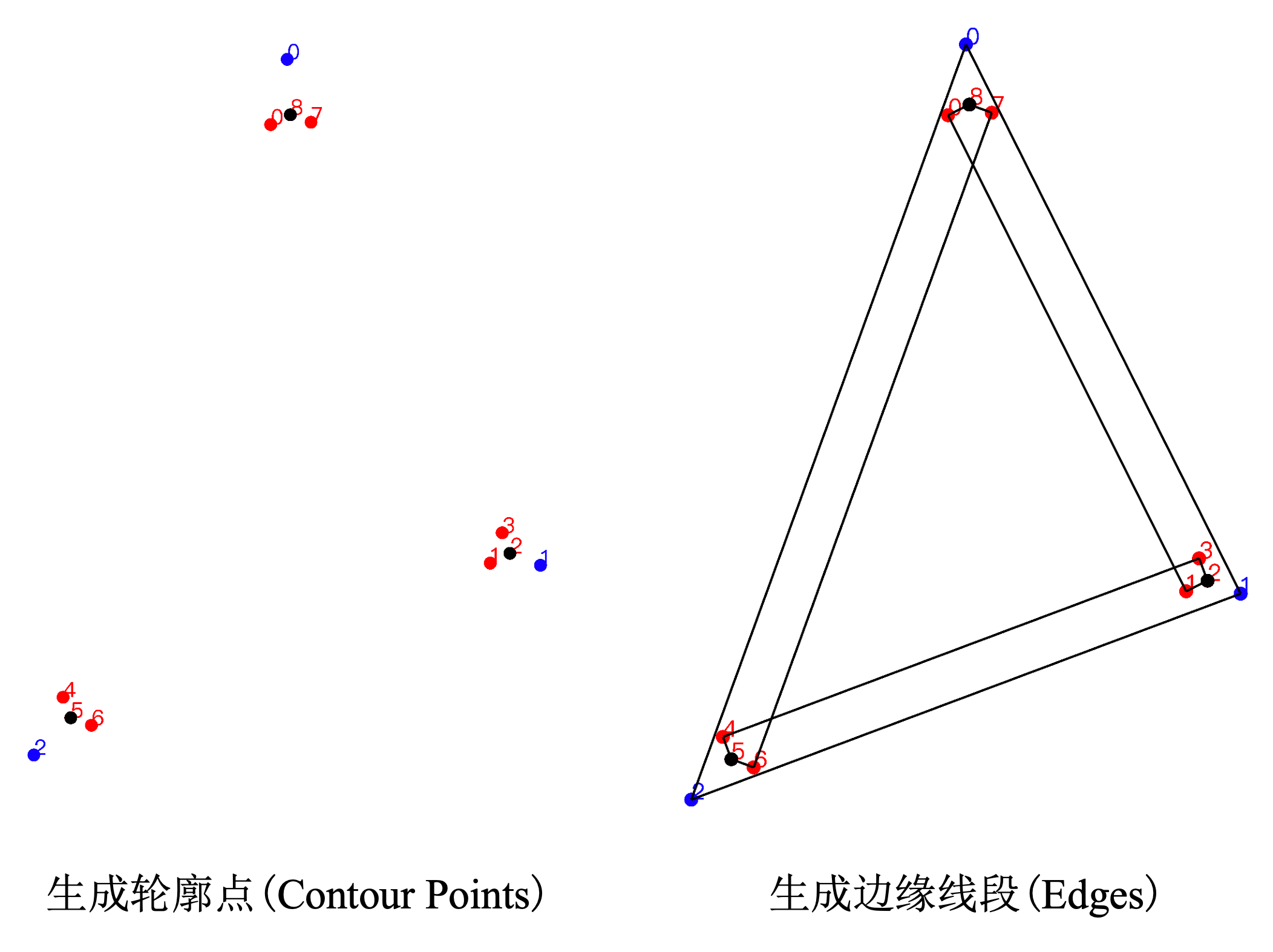

首先根据这三个点的位置，及线宽、线段连接类型（Line Join）计算轮廓点的位置。然后再根据轮廓点计算边缘线段，如下图所示。
图中共有12个轮廓点。通过观察可发现，这些轮廓点可分为三类：
- 输入点（黑色的点）：输入的三个点，即图中序号为8, 5, 2的点。
- 线宽点（红色的点）：与黑色的点的连线垂直于三角形的一边，如红色的L08垂直于蓝色的L82，且L08的长度为线宽的一半。
- 三角形顶点（蓝色的点）。
三角形顶点的位置需要根据另外两类点的位置计算得到，如下Cairo中的源码注释所示：
默认的线段连接类型为miter，且图中的线宽（line_width）已知，角度（psi）易知，从而可以计算出miter_length，得到顶点位置。
在数据结构的分组（chain）上，前两类点为一组轮廓点，第三类点为一组轮廓点。将各组中每两个相邻点及首尾点连接，就可以得到边缘线段（Edges）。边缘线段是Cairo表示多边形（Polygon）的主要几何数据结构（除此外，还有其他一些辅助的数据结构）。
合成（Composite）
接下来，Cairo对多边形的每一行做一个扫描，决定每一行的哪些地方有非透明像素，从而生成一个称为跨度（span）的数据结构。这个过程称为合成。
本例中的三角形高度共有253px，也就是说共有253行。其中，第73行扫描后生成的跨度如下所示：
|
1 2 3 4 5 6 7 8 9 10 |
y = 72 x1 = 72, cov = 155 x2 = 73, cov = 255 x3 = 89, cov = 107 x4 = 90, cov = 0 x5 = 117, cov = 177 x6 = 118, cov = 255 x7 = 134, cov = 255 x8 = 135, cov = 53 x9 = 136, cov = 0 |
在上述数据结构中，x表示第几列（像素），cov是色值覆盖度（coverage）的意思。这里以每两个相邻的点表示一个区间。如果区间覆盖度越低，则像素越接近透明。举例来说，如果Xn的覆盖度为0，那么[Xn, Xn+1]区间为透明像素。覆盖度是由抗锯齿（Antialias）算法计算得到的，为了使边缘看起来更光滑。Cairo默认会使用抗锯齿模式。

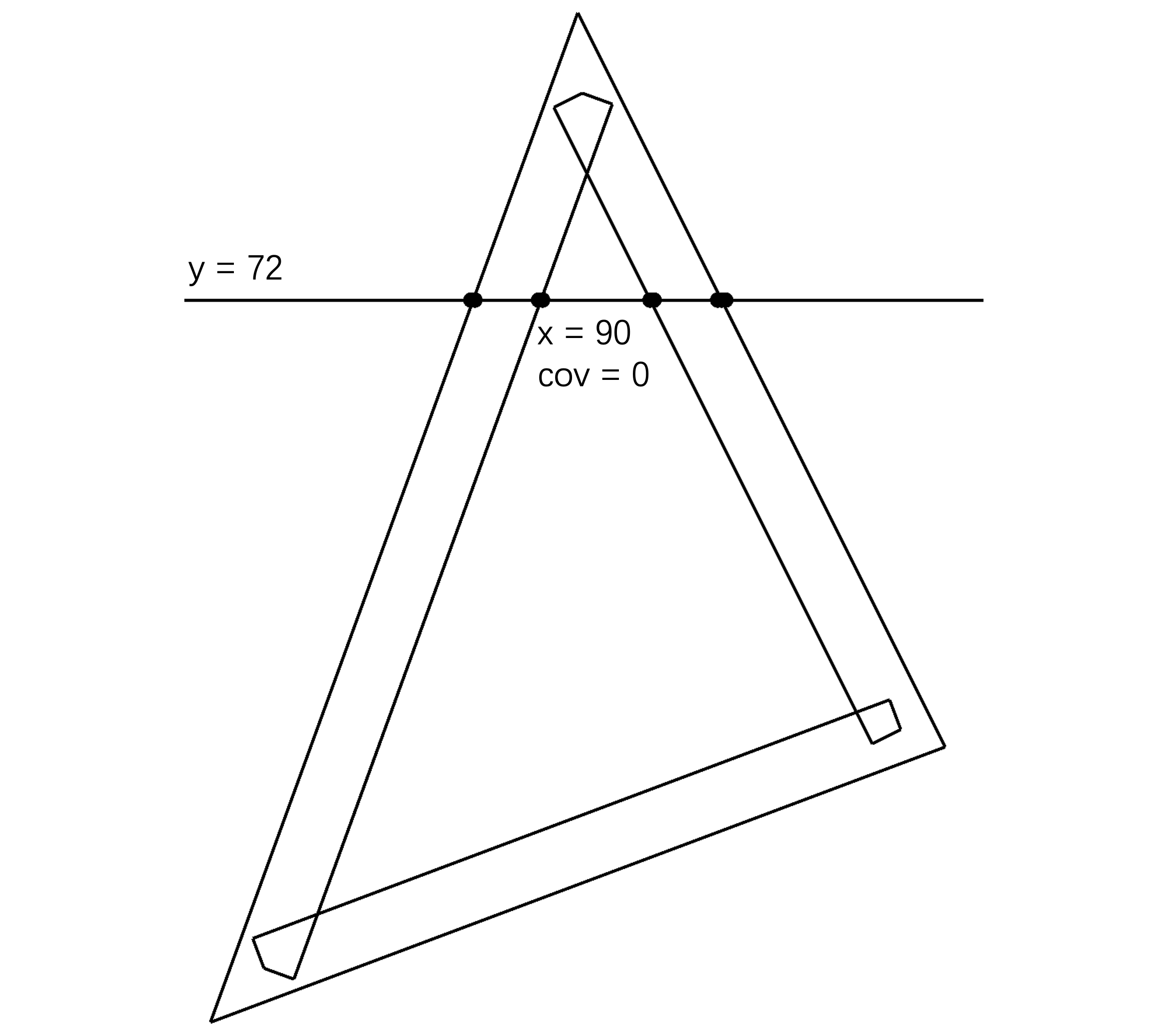

我们将上述数据结构使用图表来表示，如下图所示。
这里使用边缘线段生成跨度实现的关键是：每次取两条线段，并决定哪条在左边，哪条在右边。Cairo把这个算法称为Glitter Paths，具体可以查看cairo-clip-tor-scan-converter.c文件的注释。
Cairo把生成表示像素的数据结构的过程称为合成（Composite）。
渲染（Render）
最后，通过跨度的数据结构就可以渲染出每一行像素。如下代码所示：
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 |
do { uint8_t a = spans[0].coverage; if (a) { // 覆盖度不为0，说明需要填充 int len = spans[1].x - spans[0].x; uint32_t *d = (uint32_t*)(r->u.fill.data + r->u.fill.stride*y + spans[0].x*4); if (a == 0xff) { // 如果覆盖度为255，则直接将画布对应的像素点填充为指定的颜色 uint32_t *d = (uint32_t*)(r->u.fill.data + r->u.fill.stride*y + spans[0].x*4); while (len-- > 0) *d++ = r->u.fill.pixel; } else while (len-- > 0) { // 否则需要做一个颜色混合处理 *d = lerp8x4 (r->u.fill.pixel, a, *d); d++; } } spans++; } while (--num_spans > 1); |
我们可以使用跨度的数据结构，打印一个ASCII的图形。只要有色值就打印一个点“.”，否则打印一个空白字符“ ”。如下代码所示：
|
1 2 3 4 5 6 7 8 9 10 11 12 13 |
for (unsigned k = 0; k <= spans[0].x; k++) { printf(" "); } for (unsigned i = 0; i < num_spans - 1; i++) { for (unsigned j = spans[i].x; j < spans[i + 1].x; j++) { if (spans[i].coverage != 0) { printf("."); } else { printf(" "); } } } |

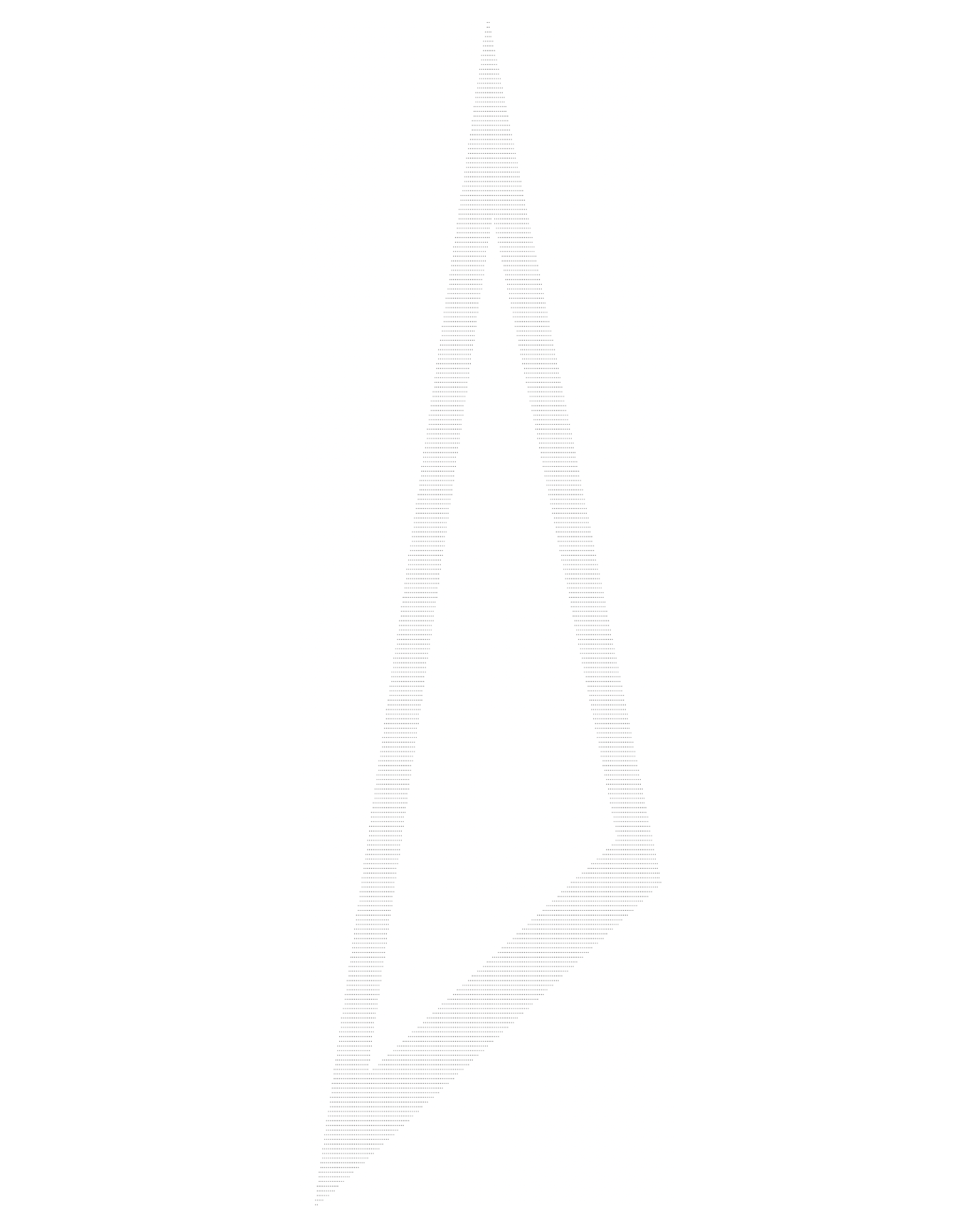

结果如下图所示：
（由于每个文字不是一个正方形，所以打印出来的三角形看起来上下拉伸了。）
Skia与GPU渲染
我们使用Skia绘制一个相同的三角形，如下代码所示。Skia默认使用GL的渲染后台（GL Backend）。
|
1 2 3 4 5 6 7 8 9 10 11 12 13 |
SkPaint paint; paint.setColor(SK_ColorBLACK); paint.setStyle(SkPaint::kStroke_Style); paint.setStrokeWidth(8 * 2); paint.setAntiAlias(true); SkPath path; path.moveTo(50 * 2, 10 * 2); path.lineTo(90 * 2, 90 * 2); path.lineTo(10 * 2, 120 * 2); path.close(); canvas->drawPath(path, paint); //注意到，Skia是一个C++库，Cairo是一个C库。 |

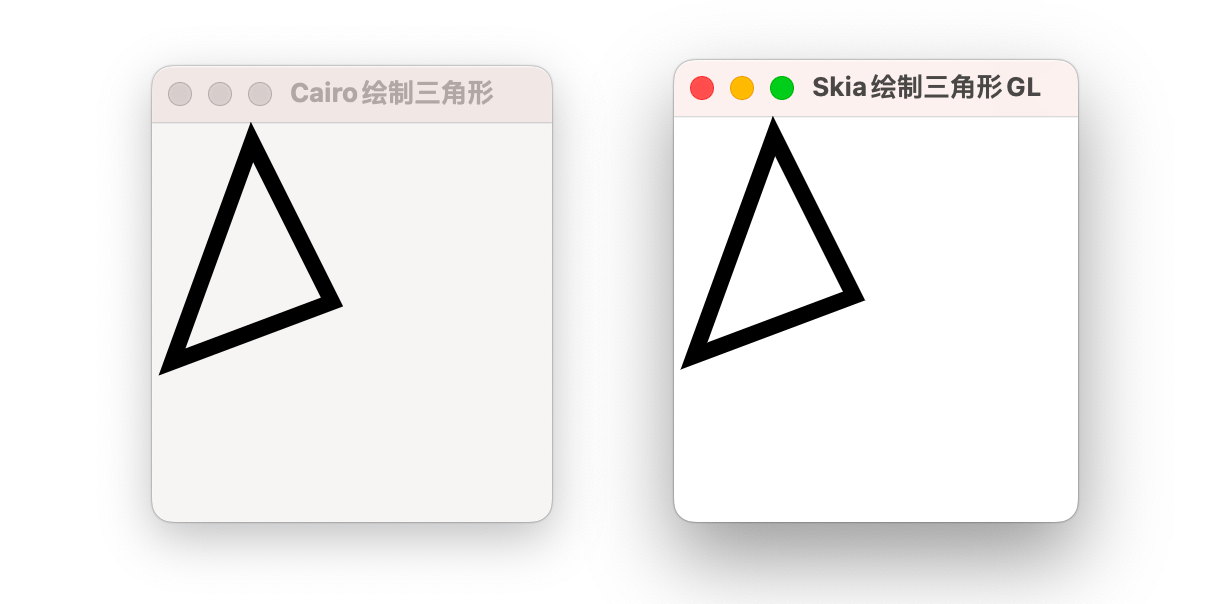

绘制结果如下图所示：
与Cairo绘制的结果对比，两者几乎没有差异。
背景

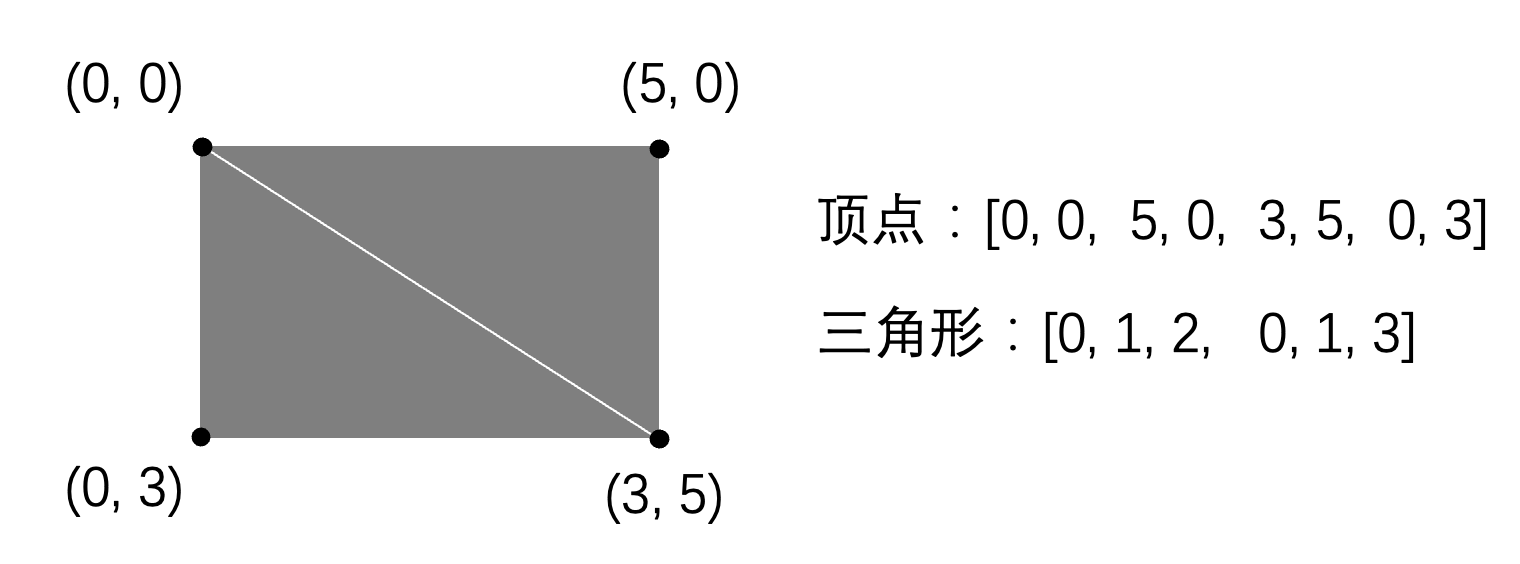

GPU渲染的基础元素是三角形。例如，填充一个四边形需要使用两个三角形拼起来：
图中的顶点数组共包含4个顶点。图中三角形数组中的元素，表示在顶点数组中点的索引。
那么Skia是如何利用三角形来实现描边的呢？
顶点数据与三角形
我们可以将本例中Skia最终生成的顶点数据与三角形数据打印出来，如下所示：
|
1 2 3 4 5 6 |
const points = [ 180, 180, 20, 240, 100, 20, 186.708, 176.646, 182.633, 187.022, 190.434, 184.097, 22.6334, 247.022, 12.9515, 237.437, 7.38682, 252.74, 92.9516, 17.4369, 106.708, 16.6459, 98.9104, 1.05021, 187.603, 176.199, 191.328, 183.65, 190.785, 185.034, 191.825, 184.644, 182.985, 187.959, 22.9846, 247.959, 7.73794, 253.676, 6.44702, 252.398, 5.70506, 254.439, 12.0118, 237.095, 92.0118, 17.0952, 97.9706, 0.708462, 99.8048, 0.602991, 98.7651, -1.47643, 107.603, 16.1987, 169.566, 175.903, 32.6132, 227.26, 101.09, 38.9498, 168.175, 175.356, 34.2949, 225.561 ]; const tris = [ 0, 3, 5, 0, 5, 4, 1, 6, 8, 1, 8, 7, 0, 6, 1, 0, 4, 6, 2, 9, 11, 2, 11, 10, 1, 9, 2, 1, 7, 9, 2, 3, 0, 2, 10, 3, 5, 13, 15, 5, 15, 14, 3, 13, 5, 3, 12, 13, 5, 16, 4, 5, 14, 16, 4, 17, 6, 4, 16, 17, 8, 18, 20, 8, 20, 19, 6, 18, 8, 6, 17, 18, 8, 21, 7, 8, 19, 21, 7, 22, 9, 7, 21, 22, 11, 23, 25, 11, 25, 24, 9, 23, 11, 9, 22, 23, 11, 26, 10, 11, 24, 26, 10, 12, 3, 10, 26, 12, 0, 1, 28, 0, 28, 27, 1, 2, 29, 1, 29, 28, 2, 0, 27, 2, 27, 29, 27, 28, 31, 27, 31, 30, 28, 29, 32, 28, 32, 31, 29, 27, 30, ]; |

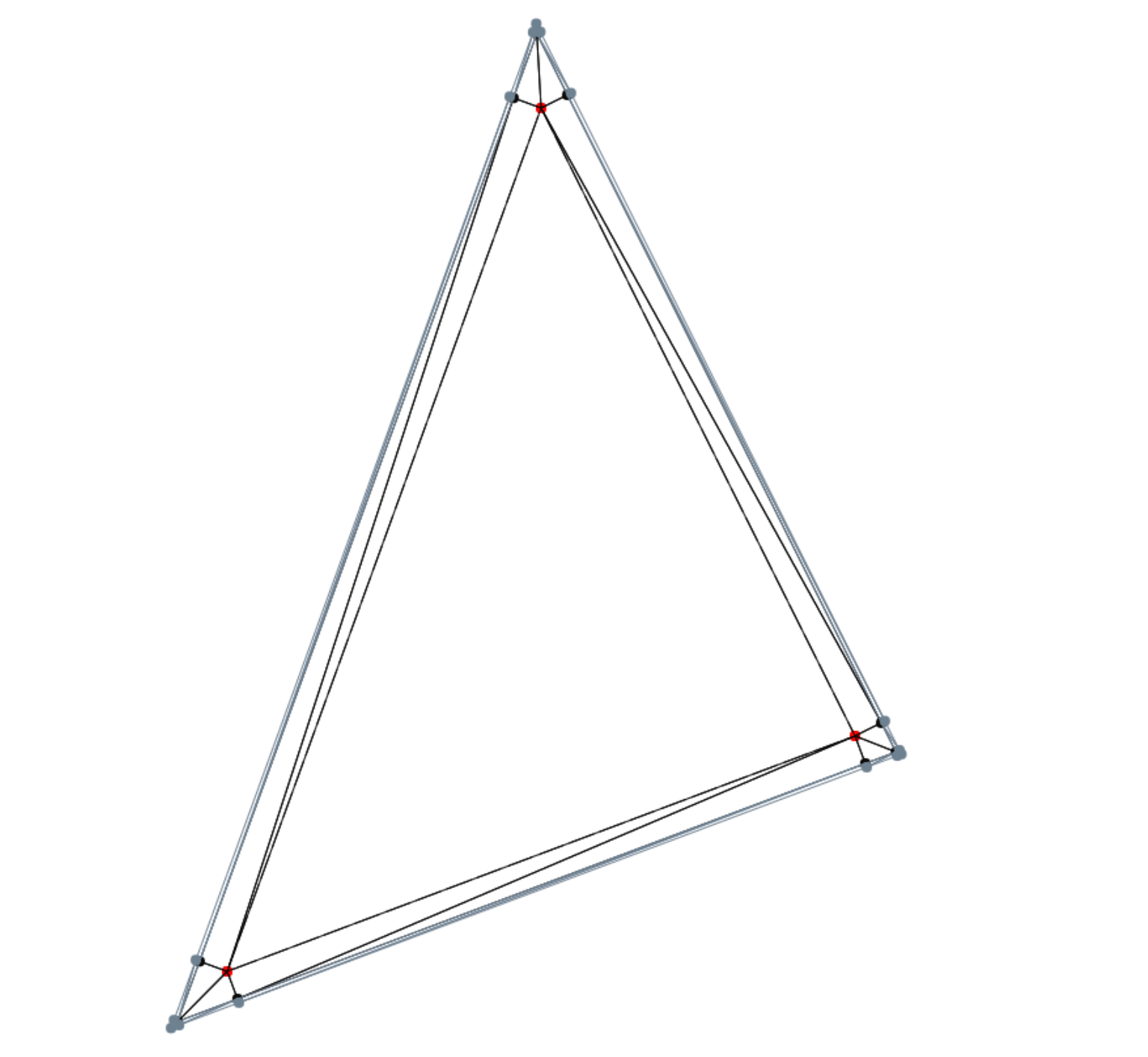

上面共有64个顶点、47个三角形。我们将这些顶点及三角形绘制出来，如下图所示：
把一个形状拆分为多个三角形的过程称为曲线细分（Tessellation）或镶嵌化处理。我们将这个过程做成一个动画，如下图所示。它的实现可见Skia的GrAAConvexTessellator::tessellate函数（AA：抗锯齿的缩写 ，Gr：Skia中GL相关的类名都以Gr开头）。
这个过程可分为4步。同样，处理过程的输入条件仍是三个点、线宽及线段连接类型。
外镶嵌

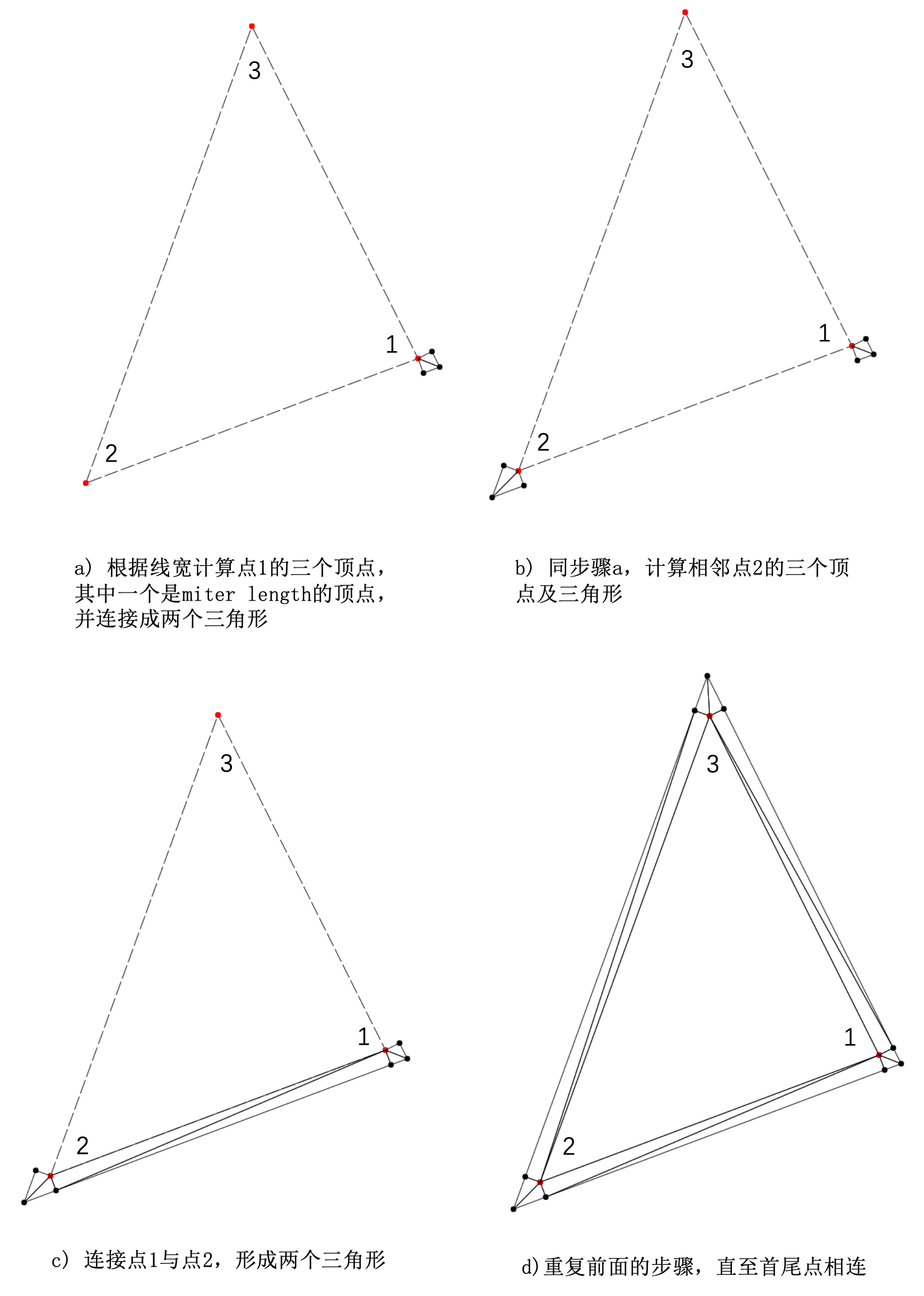

外镶嵌的输入条件是：三个顶点位置，描边宽度为线宽的一半减去抗锯齿半径（kAntialiasingRadius = 0.5），线段连接类型为miter， 色值覆盖度的标志为1。外镶嵌算法的过程，如下图所示：
外镶嵌抗锯齿

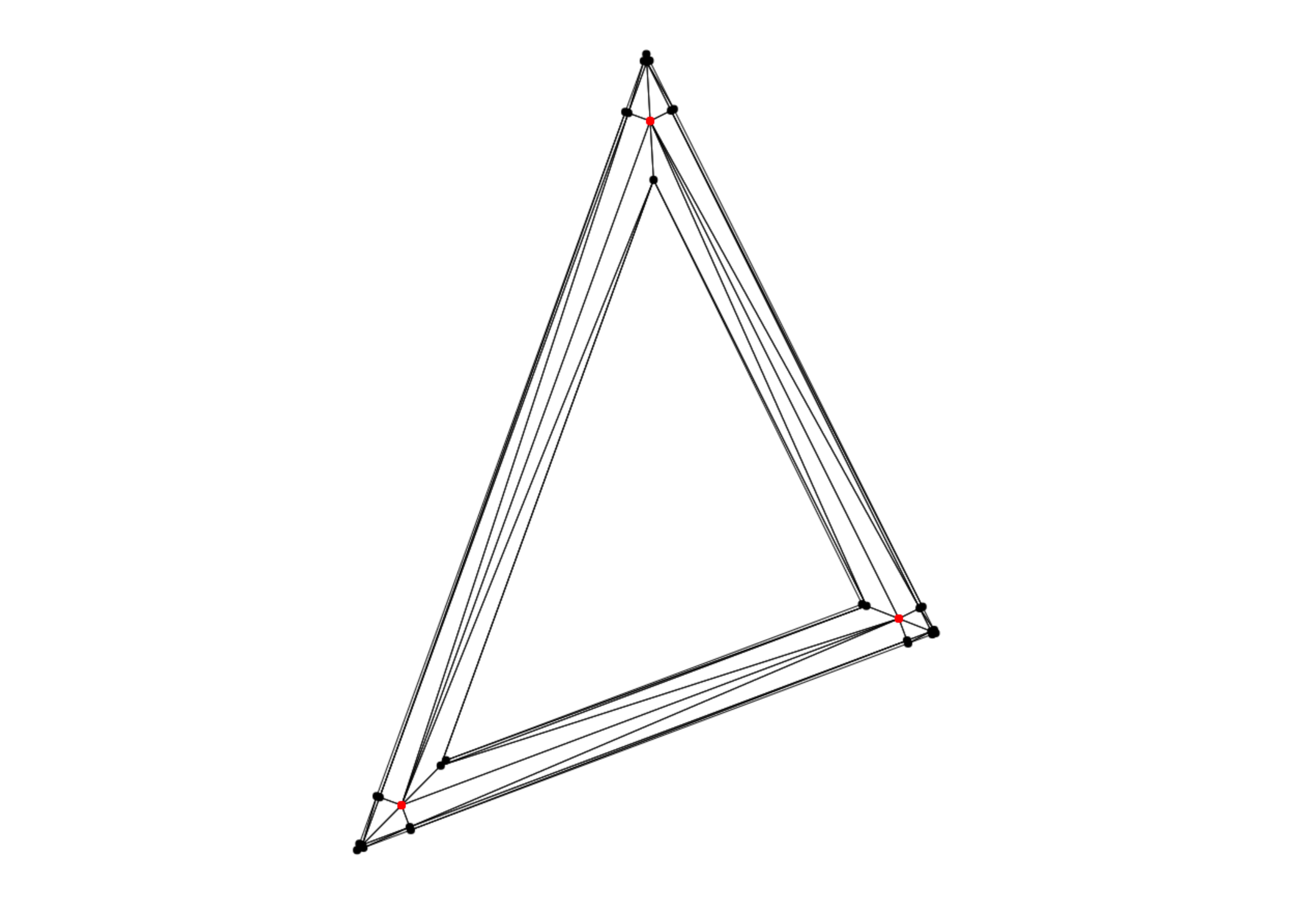

经过上一步外镶嵌处理后，可以得到9个外边缘顶点。以这个9个顶点的位置、描边宽度为抗锯齿直径（kAntialiasingRadius * 2 = 1），色值覆盖度的标志为0，作为输入条件，重复上一步的操作。结果共增加15个顶点、24个三角形，如下图所示（新增的点及线使用灰色表示）。
通过描边宽度的不同可知，多边形在距离边缘0.5px内的范围是实的，而在距离边缘[-0.5px, 0.5px]的范围，则要作抗锯齿虚化处理。
内镶嵌

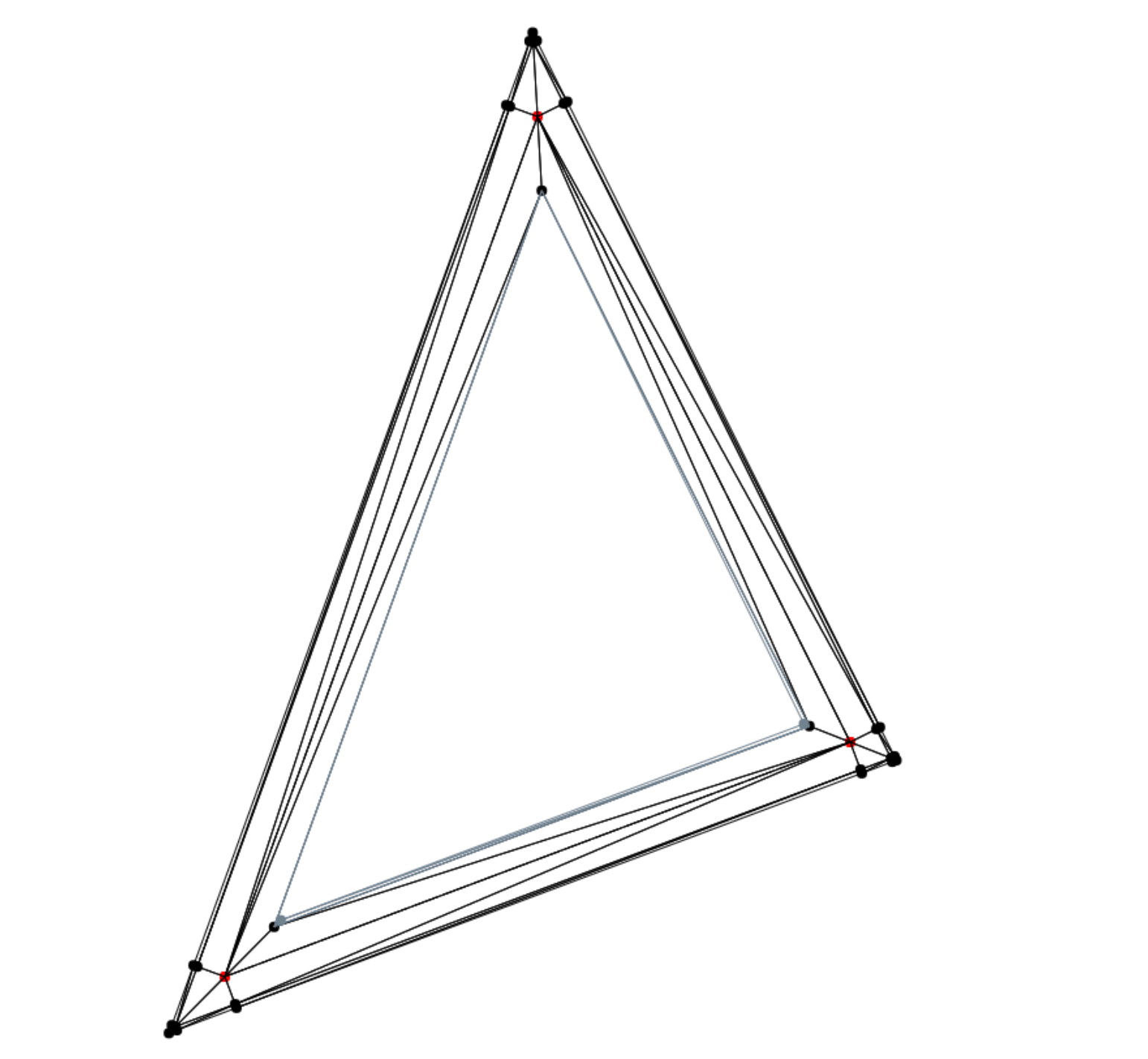

接下来，继续以原始的三个顶点作为输入条件，描边宽度为线宽的一半减去抗锯齿半径，作内镶嵌处理，结果如下图所示：
内镶嵌抗锯齿

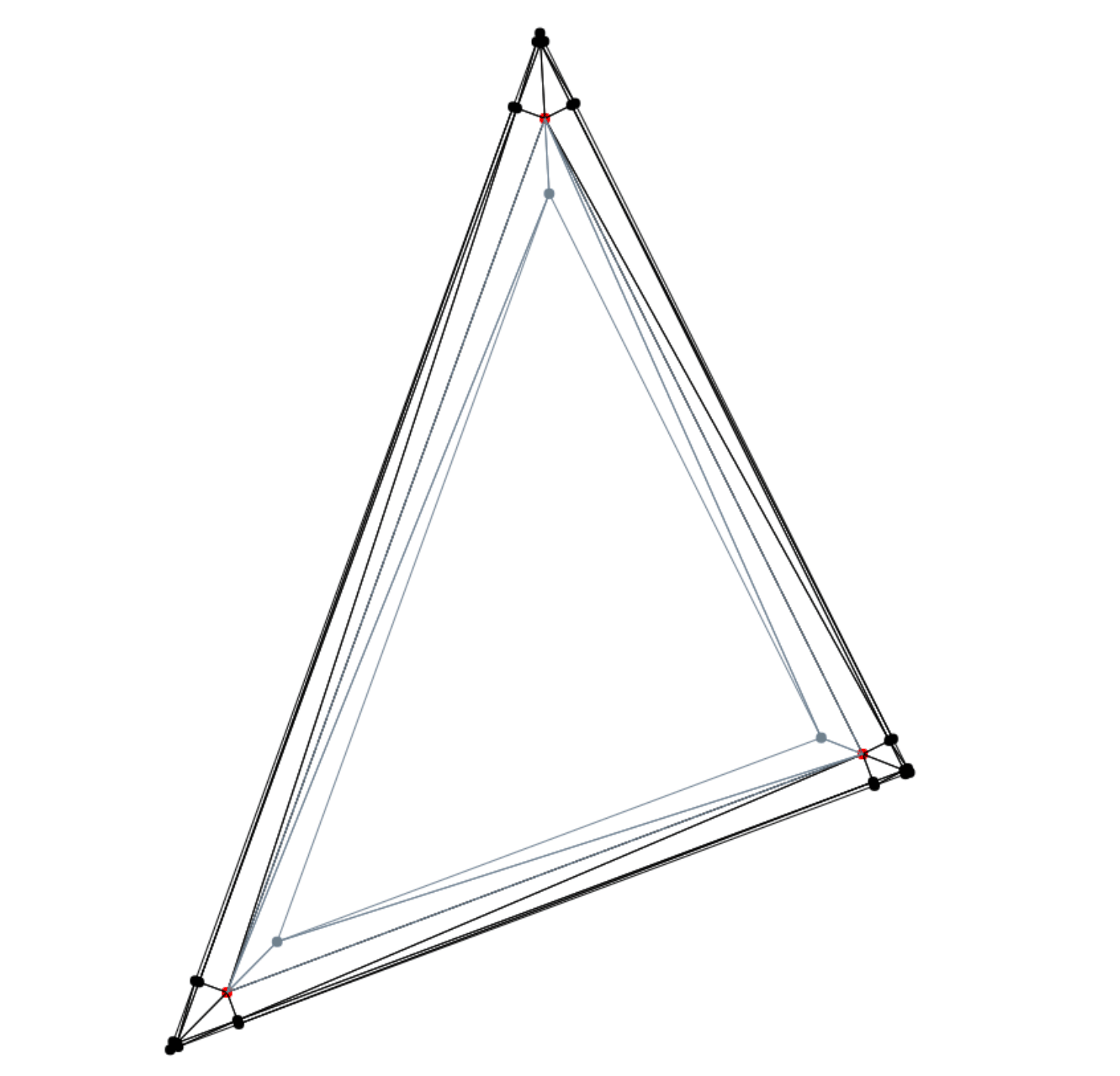

过程类似于外镶嵌抗锯齿处理，如果如下图所示：
至此，生成顶点与三角形的过程完毕。接下来是生成顶点的颜色，然后将这些数据提交到GPU渲染。假设我们将strokeWidth从8修改为1，那么同样也会生成这么多数据。
对比
我们看到了两个相似又有差异的渲染过程。Cairo的过程是由点生成点，再生成边，最后生成每一行的像素跨度。Skia的过程则是由点生成顶点，顶点再连接为三角形。它们都需要进行一些数学计算，且算法有所不同。
两者最大的不同在于，前者CPU渲染可以在像素级别操作，后者GPU渲染单位是三角形，同时需要有拼接三角形的过程。而拼接三角形可能会存在一些精度问题，可能导致嵌接之后容易出现噪点、不期望的实线等问题，如下图所示：
据了解，皮克斯公司、AfterEffect软件使用的是CPU渲染。影视场景主流是CPU渲染。由于GPU渲染比CPU渲染快，所以实时渲染如网页、游戏的场景主流是GPU渲染。
综上，通过Cairo与Skia绘制两个相同的三角形描边的比较，可以比较好地理解CPU渲染与GPU渲染的差异之处。由于GPU的基础元素是三角形，导致使用GPU渲染的算法与CPU渲染的算法存在差异。并且，由于GPU本身一些特性，导致它的渲染品质比传统的CPU渲染差。但GPU价格比CPU便宜，速度快，因此实时场景仍然离不开GPU渲染。
